Kabellos und flexibel dank IO-Link Anbindung

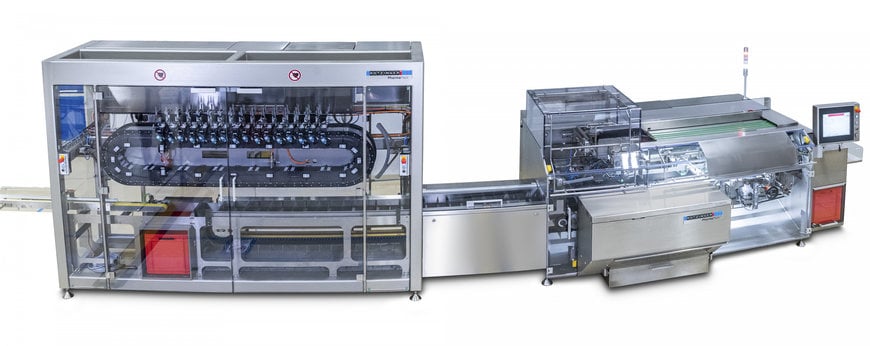

Greiferserie GEP2000 der Zimmer Group im Einsatz bei der ROTZINGER PharmaPack GmbH Verpackungs-Anlage.

Hochflexible Transportsysteme, wie das Multi-Carrier-System bieten maximale Flexibilität bei höchster Produkti- vität und ermöglichen so die Optimierung von Fertigungsprozessen mittels automatisierter Anlagen. In Koopera- tion mit dem Anlagenbauer ROTZINGER PharmaPack GmbH hat die Zimmer Group eine Multi-Carrier-Zuführung mit 32 Greifern der Serie GEP2000 ausgestattet. Dabei ging es konkret um das Handling von 300g schweren Keks- packungen. Wie dabei die Komplexität und Flexibilität dieses Vorgangs mittels intelligenter Handhabungskompo- nenten verbessert wurde, zeigt die Lösung der Zimmer Group.

Frei positionierbar und kabellos

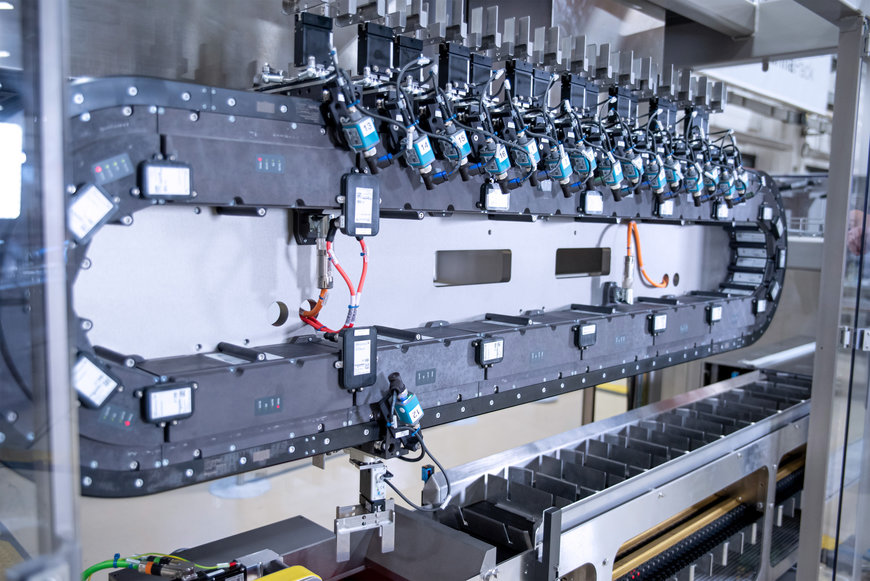

Die Firma ROTZINGER PharmaPack GmbH benötigte für eine Multi-Carrier-Anlage zur Handhabung von einzelnen Kekspackungen ein Greifsystem, das den Anforderungen der Linearantriebe gerecht werden sollte. Insbesondere die Verkabelung in einem Umlaufsystem stellt zumeist eine große Herausforderung dar. Mehrere Greifer sind hier hintereinander auf den Movern installiert und bewegen sich mit dem Umlaufband. Eine konventionelle Verkabe- lung kann hier schnell zu einer Störkontur im Prozessablauf werden, insbesondere wenn, wie in diesem Fall, eine Vielzahl von Endeffektoren zum Einsatz kommt.

Darüber hinaus ist wie bei allen modernen Automatisierungslösungen auch in Umlaufsystemen ein Höchstmaß an Flexibilität gefordert. Statisch montierte Kommunikationsmodule für die beweglichen Endeffektoren verhindern einen reibungslosen Prozessablauf, da die zu greifenden Werkstücke zu einem bestimmten Zeitpunkt in der rich- tigen Position sein müssen. Für eine maximale Produktivität muss das System flexibel sein und eine Abfrage über den Endeffektor ermöglichen, um Werkstücke variabel zu greifen. Die Herausforderung bestand also darin, die Greifer auf frei beweglichen, ohne den reibungslosen Ablauf der Anlage durch zusätzliche Kabel zu behindern.

Doch wie kann diese Flexibilität der Greifer gewährleistet werden? Die Lösung liegt in der IO-Link Wireless- Greifertechnologie, die eine drahtlose Echtzeitkommunikation zwischen der Sensorik/Aktorik des Greifers und der SPS-Steuerung sicherstellt. Die IO-Link-Fähigkeit war somit eine weitere wichtige Grundvoraussetzung für die Auswahl der Greifer. Hinzu kamen die begrenzten Abmessungen des Trägers, die eine maximale Breite von 50 mm vorgaben.




Kleiner Bauraum, großer Hub: der GEP2010 als Lösung

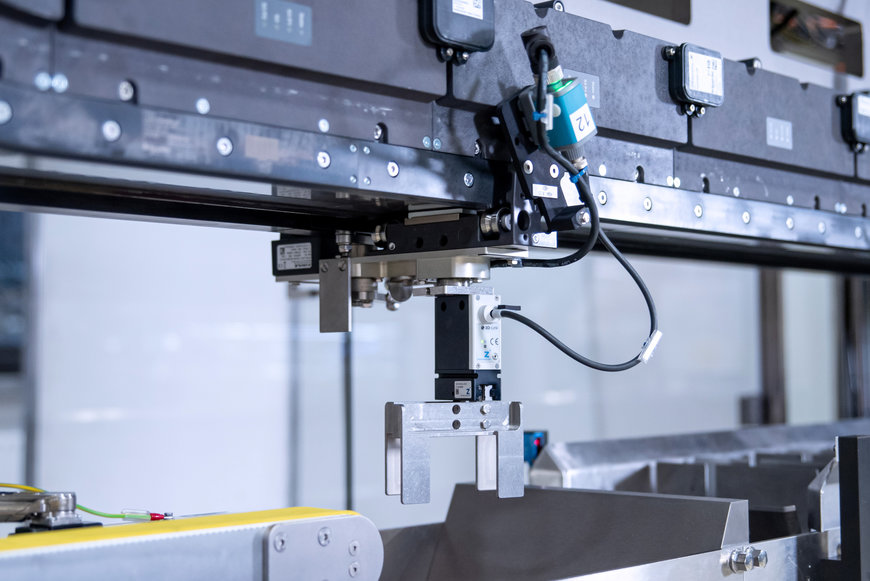

Die Zimmer Group löste diese Herausforderungen mit dem GEP2010. Der Greifer ist IO-Link-fähig, lässt sich somit leicht einrichten und kann mithilfe einer ergänzenden Komponente kabellos angesteuert werden. Hierbei sorgt die Kombination aus Bridge Communication Module (BCM), welches am Endeffektor angebracht wird, und Mas- ter Communication Module (MCM) am SPS-Modul für eine effektive und sichere Kommunikation zwischen den Partnern. Dabei erfolgt der Datenaustausch innerhalb von wenigen Millisekunden. Diese schnelle Datenübertra- gung ermöglicht es, die geforderte Zykluszeit des Kunden problemlos zu erreichen. Die 32 einzelnen Greifer wer- den unkompliziert über eine berührungslose Stromversorgung mit Energie versorgt. In der Multi-Carrier-Anlage der ROTZINGER PharmaPack GmbH kommen noch weitere Vorteile der Serie GEP2000 zum Tragen: Der GEP2010 überzeugt mit einer kompakten Baugröße bei gleichzeitig großem Hub. Dabei wartet die elektrische Greiferserie mit einer Langlebigkeit von bis zu 10 Millionen wartungsfreien Zyklen auf.

Die IO-Link-Anbindung der Endeffektoren stellt dabei nicht nur eine flexible Positionierung sicher, sondern er- möglicht zudem eine einfache Parametrierung der Anlage, eine permanente Positionserfassung der Greiferba- cken und das unkomplizierte Hinzufügen weiterer Greifer nach Bedarf. Darüber hinaus werden durch die drahtlo- se Informationsübertragung mögliche Fehlerquellen durch Kabelbruch und somit notwendiger Austausch von Verschleißteilen minimiert. Zudem bietet die bestehende Schnittstelle zwischen den Modulen maximale Flexibili- tät, wodurch viele weitere Einsatzmöglichkeiten beispielsweise in der Pharmabranche, Konsumgüter oder Intra- logistik denkbar sind.




Wireless kommunizieren
Mit der kabellosen Kommunikation zwischen Endeffektor und BCM/MCM trifft die Zimmer Group einen Nerv bei den Anforderungen an Produktionsanlagen wie die der ROTZINGER PharmaPack GmbH. Neben Wirtschaftlichkeit und Flexibilität ist die Bereitstellung zuverlässiger, unkomplizierter Prozess- und Zustandsinformationen eine zentrale Forderung. Die Zimmer Group schafft mit einem umfangreichen Portfolio an IO-Link-Endeffektoren, die zugleich dank BCM auch kabellos angesteuert werden können, die Basis für eine vernetzte Produktion. Als erfah- rener Partner steht das Unternehmen seinen Kunden weltweit aus allen Branchen mit umfassender Beratung und Service vor Ort zur Seite. Dabei begleitet die Zimmer Group ihre Kunden von der Entwicklung intelligenter, ver- netzter Automatisierungslösungen bis hin zur Implementierung und darüber hinaus.
